インプレッサGD 取扱説明書 PDF

2006年6月発売 IMPREZA の電子版取扱説明書 PDF / クイックユーザーガイドがスバルのサイトにあるので利用可能です.
インプレッサGDB-F取扱説明書

スバル ダウンロードサイト

subaru_pdf

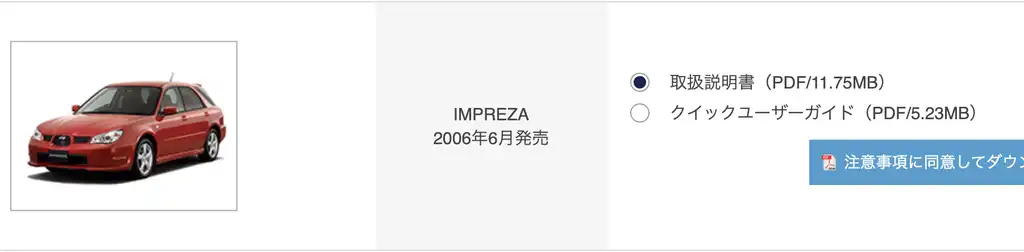

スバル 取扱説明書ダウンロード ページ

GDB-F 取扱説明書.PDF

クイックユーザーガイド

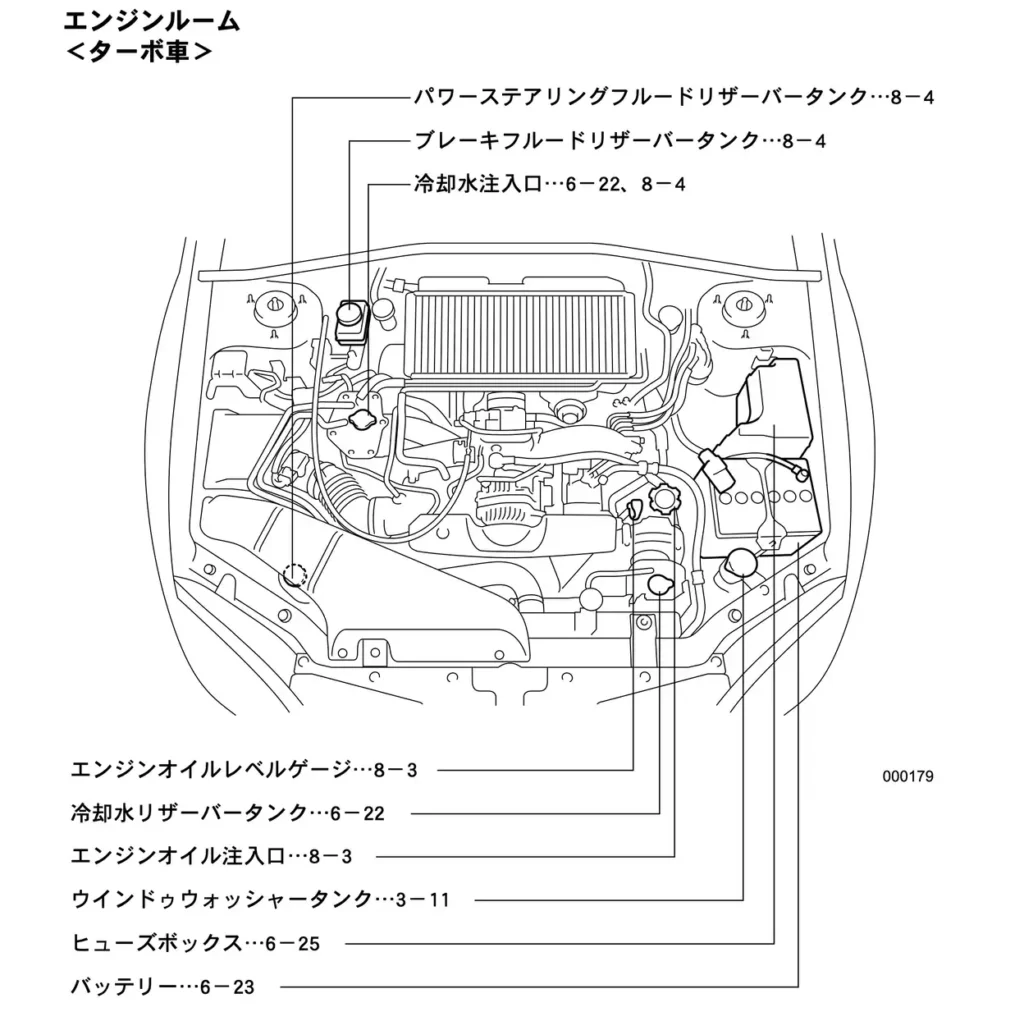

エンジンルーム

エンジンルーム内のオイルや冷却水などキャップ等の配置

エンジンルーム

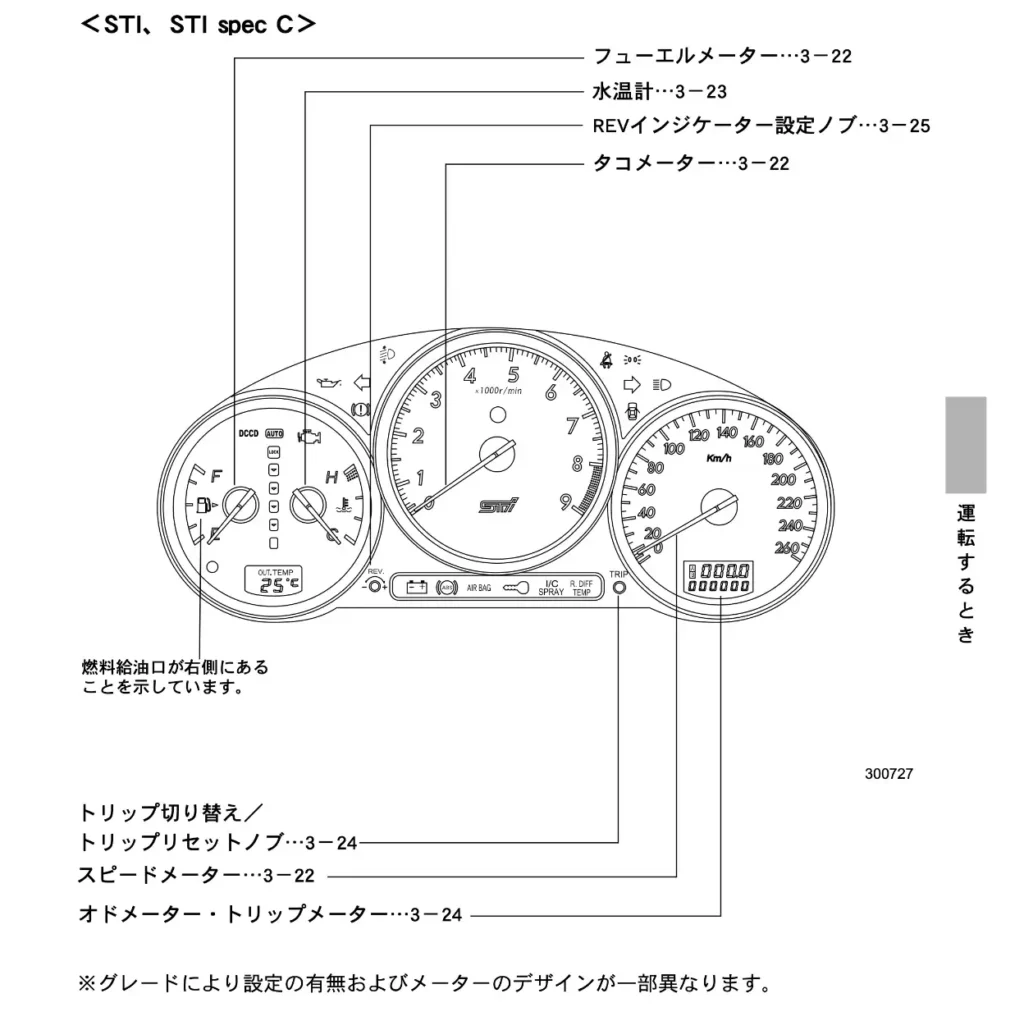

メーター表示

メーター周り

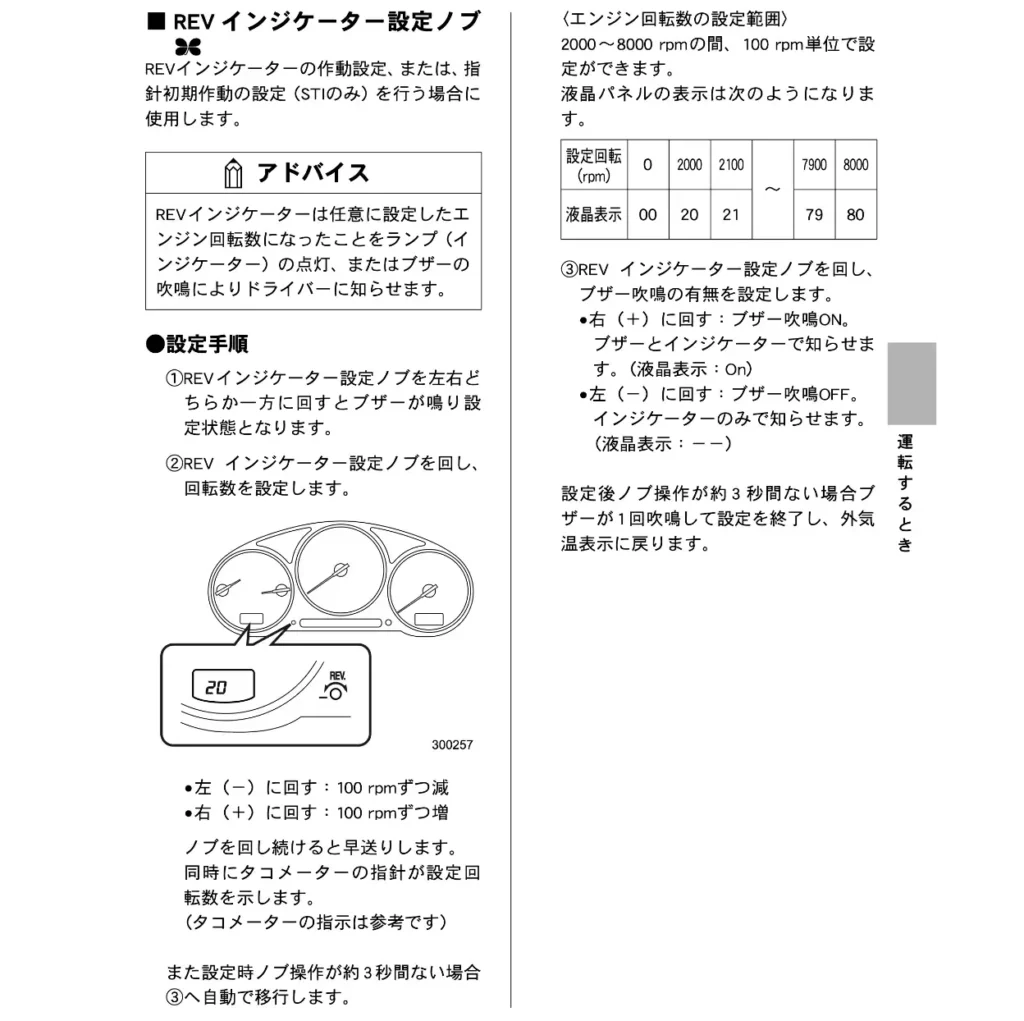

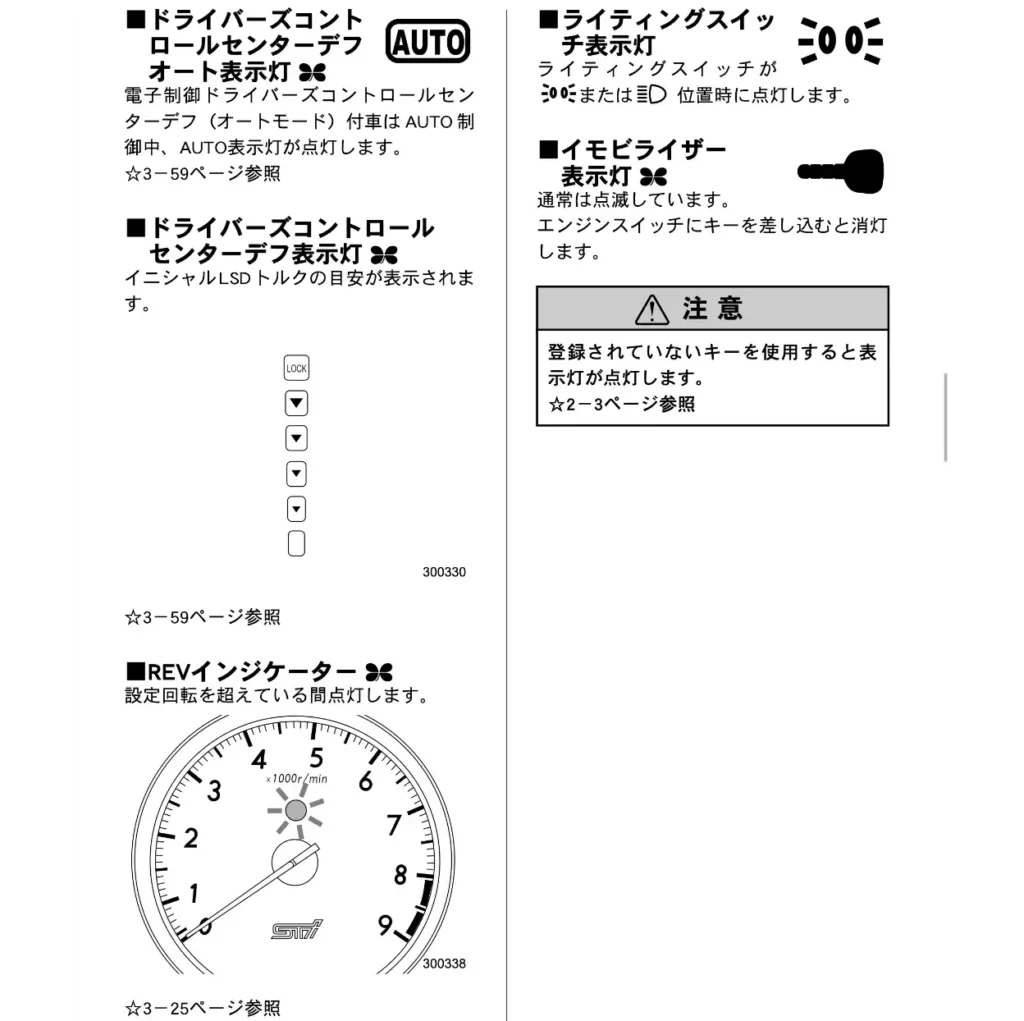

REV インジケーター

エンジンの回転数を制限したい場合、制限の上限に達したらブザーで知らせることができます.

レブインジケーター

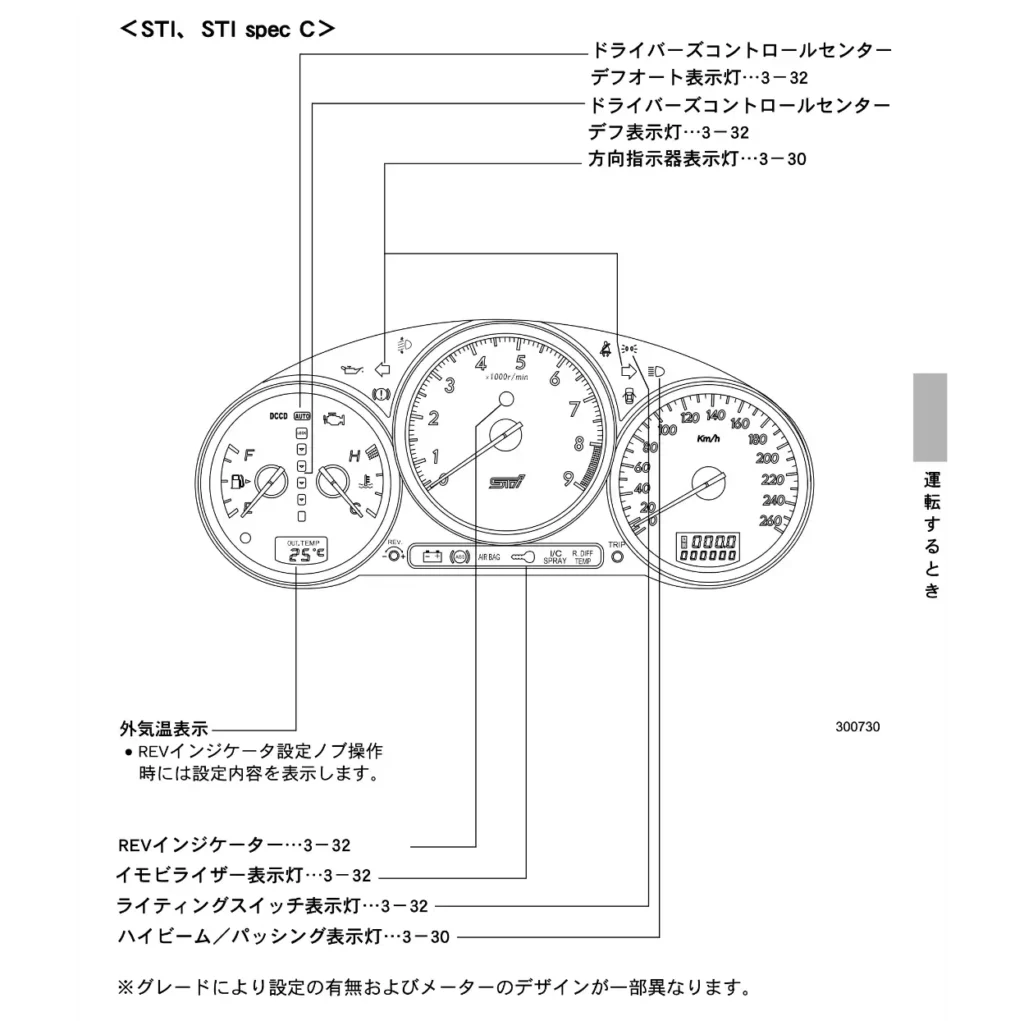

メーター表示等

メーター周り

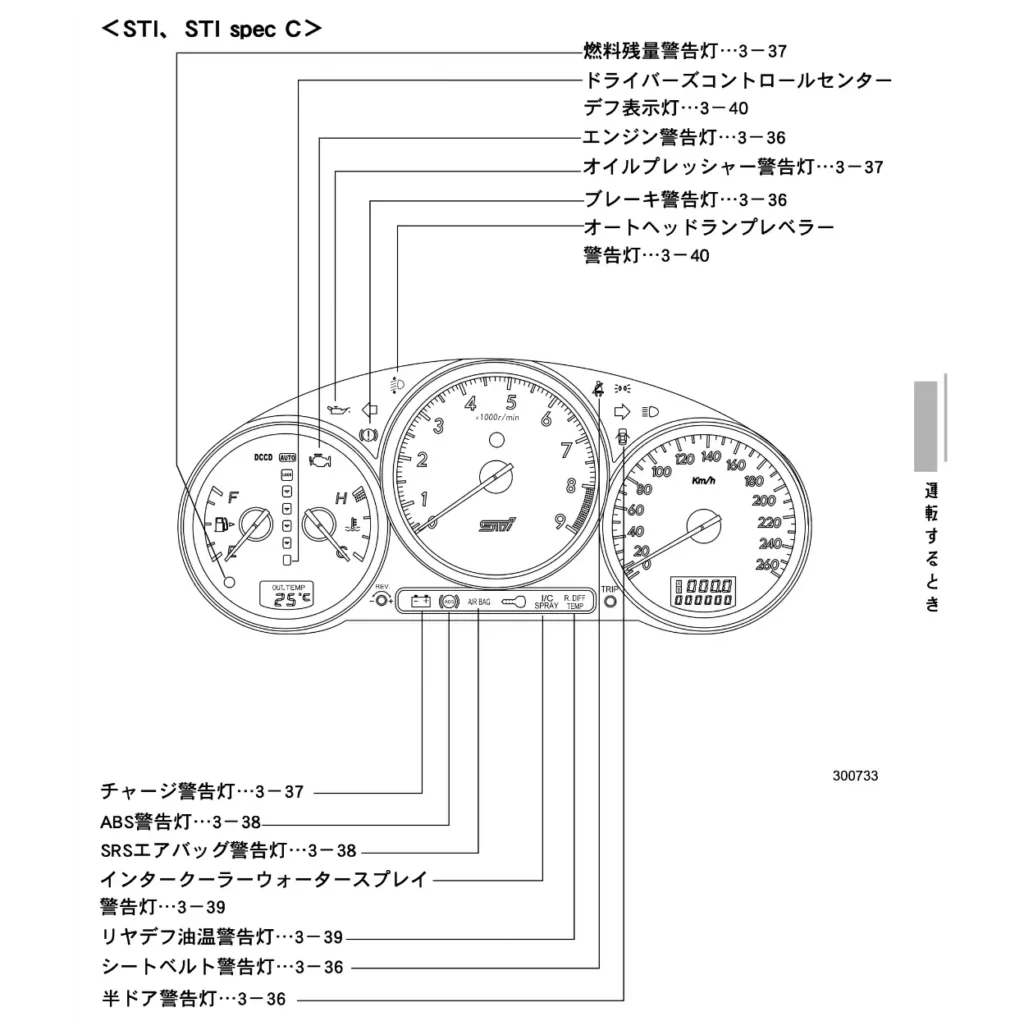

メータ警告灯

エンジン警告灯

      • O2センサー
メーター周り

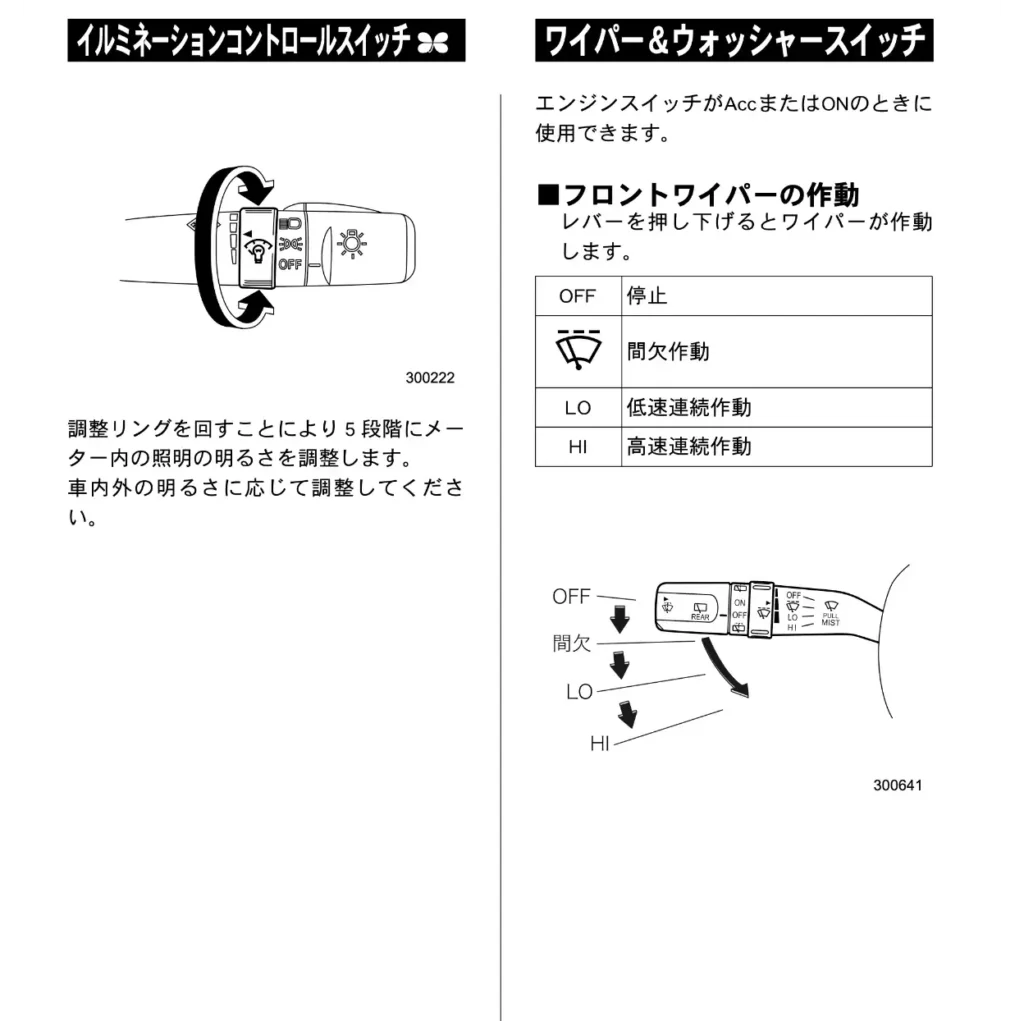

イルミネーションコントロールスイッチ

イルミネーションコントロールスイッチ : メーターパネルの明るさの調整

イルミネーションコントロール

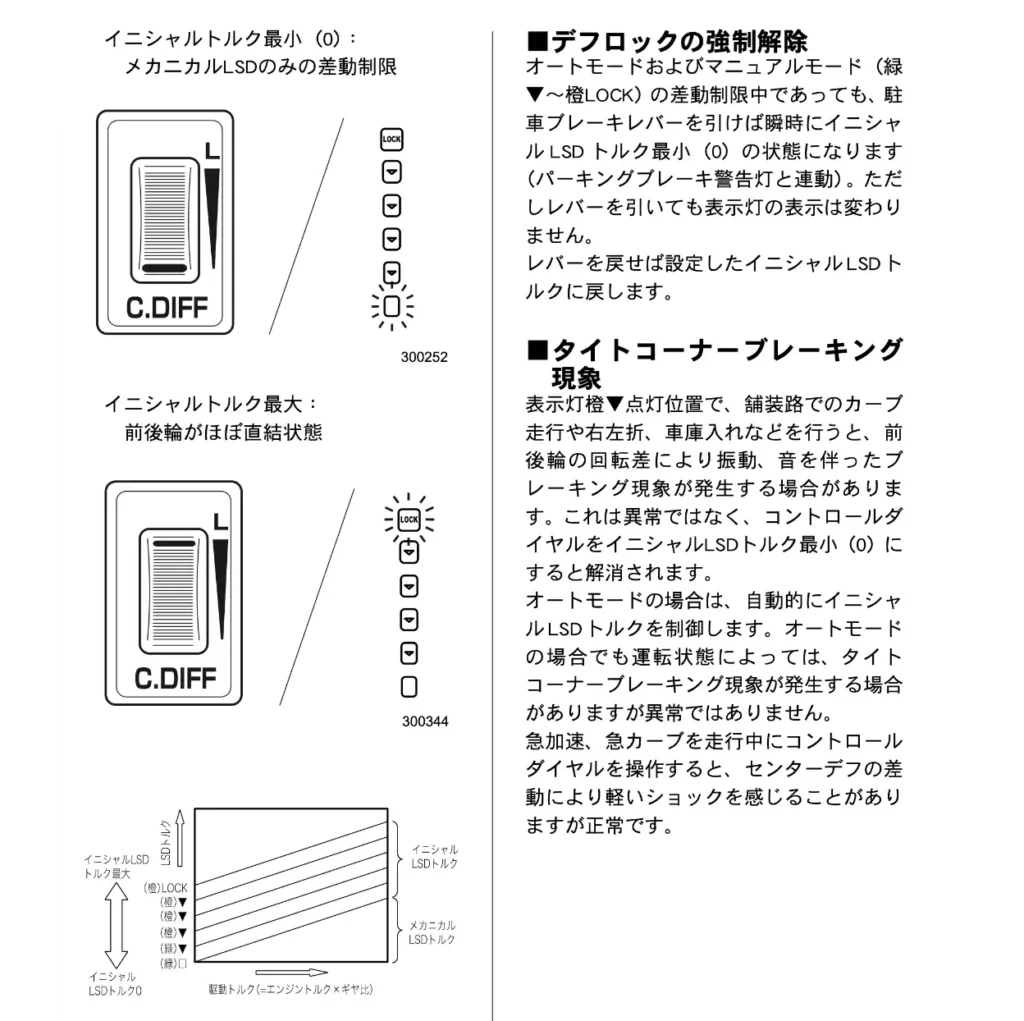

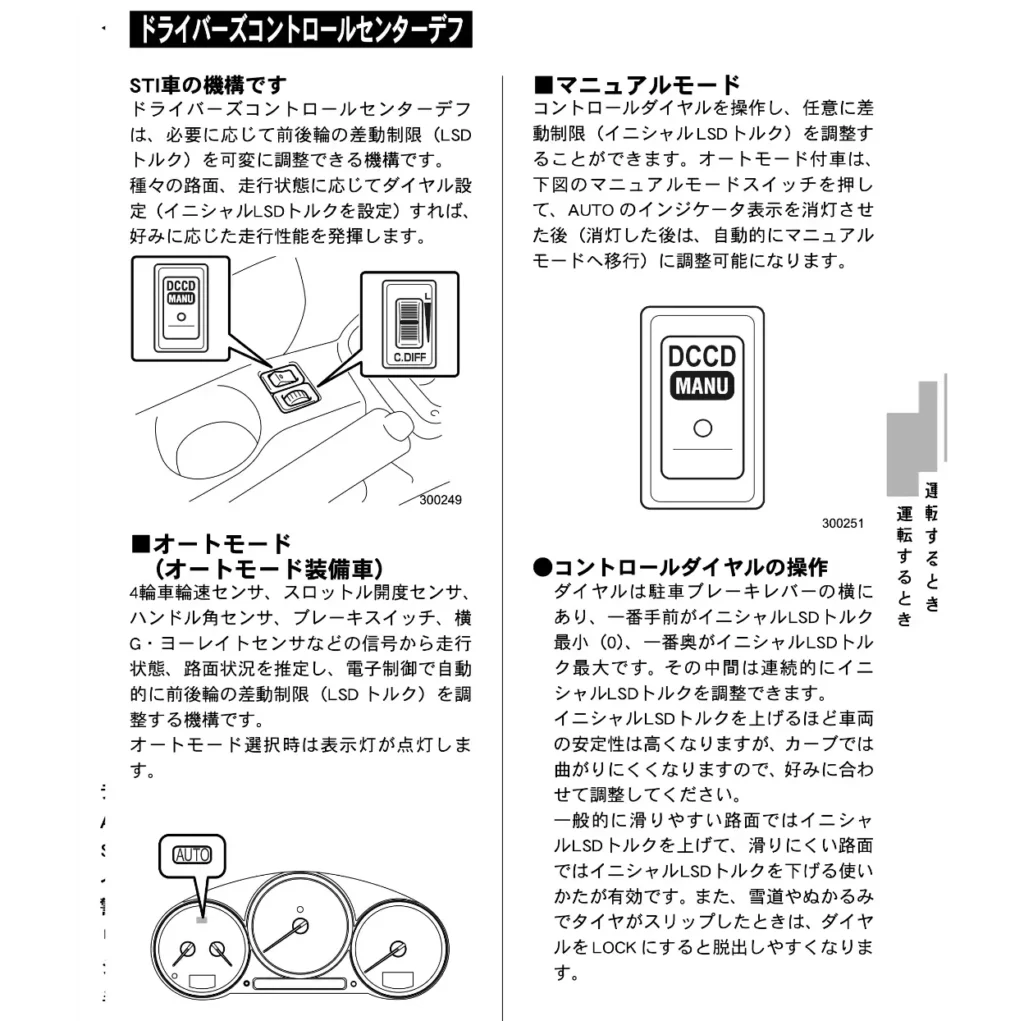

ドライバーズコントロールセンターデフの取り扱い

DCCD ドライバーズコントロールセンターデフ

AWD の前輪と後輪の間にある差動装置、センターデフを調整する装置です.

      1. 自動調整する AUTO
      2. 手動でイニシャルLSDトルクを調整
      3. 完全に直結 LOCK

サイドブレーキを引くと、デフがフリーになる.

GDB-F 型以降は、電子制御 LSD に加え機械式LSD も搭載されている.

DCCD
dccd
dccd2

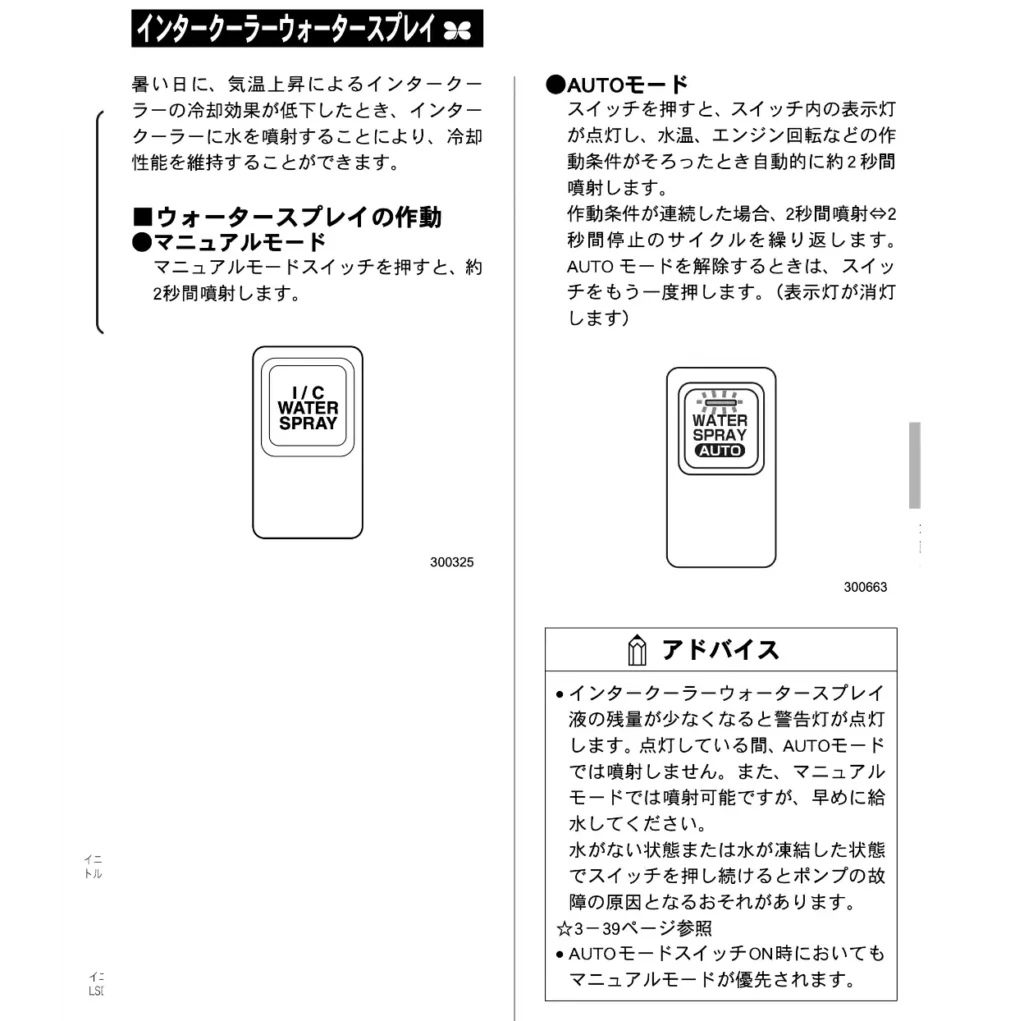

インタークーラーウオータースプレー

インタークーラーに水を噴射して、エンジンに入る吸入温度を下げる.

ウオータースプレー

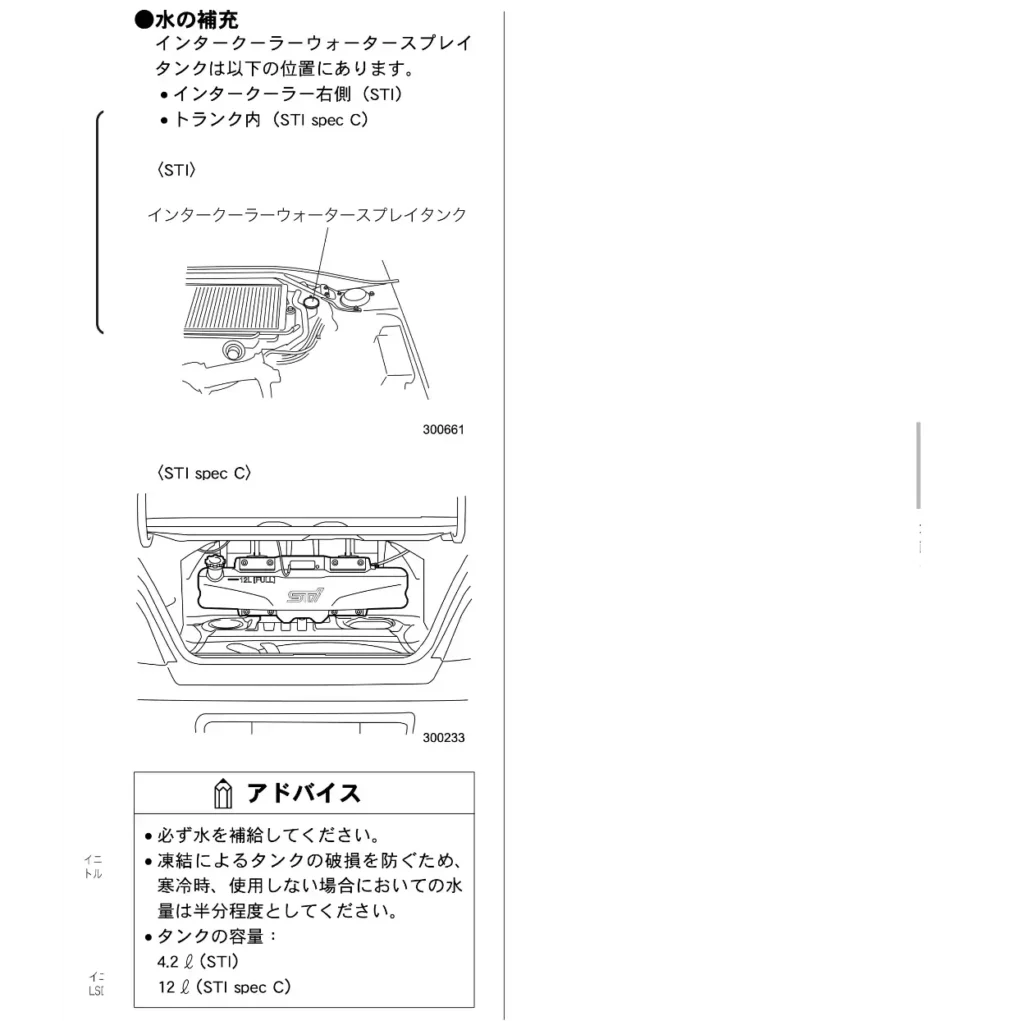

ウオータースプレイ補充
